3D PRINTER TOUCH UI
2018
ABOUT PROJECT
산업용과 일반용 3D프린터에 공통으로 적용되는 UI를 설계하고, 장비 성격에 맞게 컬러와 대비를 다르게 적용해서 디자인 진행한 프로젝트 입니다.
장비가 가진 용어의 어려움과 심리적 거리감을 줄이고, 어떤 환경에서도 자연스럽게 조화를 이루는 제품의 무드를 UI에 그대로 담고자 했습니다.
3D프린터 사용자들의 연령대가 다양한 만큼 고연령의 사용자들도 복잡한 기능을 부담 없이 사용할 수 있도록, 분명한 레이아웃과 직관적인 그래픽을 기반으로 인터페이스를 설계했으며, 특히 고온의 열을 사용하는 장비라는 특성을 고려하여 안전과 직결되는 정보가 가정 먼저 인지되고 자주 사용하는 설정값은 우선적으로 노출되는 구조로 설계하여 정보의 우선순위와 가독성이 명확히 드러나도록 UI디자인을 진행했습니다.
More Info
DIRECTION
1.
사용자 연령층이 다양한 만큼 화면이 직관적이어햐한다.
2.
제품이 사용환경과 조화를 이루었으면 좋겠다.
3.
온도에 매우 민감한 만큼 초기작업시 상태를 자주 체크해야하는데, 자주 체크해야하는 지표가 직관적으로 명확해야한다.
STRATEGY
Modern
장비 UI에서도 세련된 조형성과 현대적인 감성을 유지할 수 있도록, 복잡한 기기 정보를 단순하고 정제된 그래픽 언어로 표현했습니다.
Funtional
3D프린터의 실제 사용 맥락을 기반으로, 필요한 기능이 가장 자연스러운 위치에서 작동될 수 있도록 구조적인 효율성을 고려하여 인터페이스를 설계했습니다.
Readable
작업 상태를 한눈에 파악할 수 있도록 정보의 질서를 정리하고 한눈에읽히는 계층 구조를 적용하여 정보와 사용자가 자연스럽게연결되는 경험을 제공합니다.
UI ELEMENT
Noto Sans KR
Regular
Medium
Bold
Primary
#1B82E6
Primary - Gradation
#1B82E6 ~ #5EB0FF
Black
#248ECE
R:32 G:142 B:206
gray 01
#248ECE
R:32 G:142 B:206
gray 02
#248ECE
R:32 G:142 B:206
gray 03
#248ECE
R:32 G:142 B:206
white
#248ECE
R:32 G:142 B:206
DESIGN
동일한 UI 구조이지만 사용 환경에 따른 다른 화면톤과 질감으로 차이를 주었으며 화면을 3분할하여 정보 인지를 명확하도록 구성했습니다.
1
2
3
1
프린팅 현황 빠른 확인
2
기본 작업 화면
3

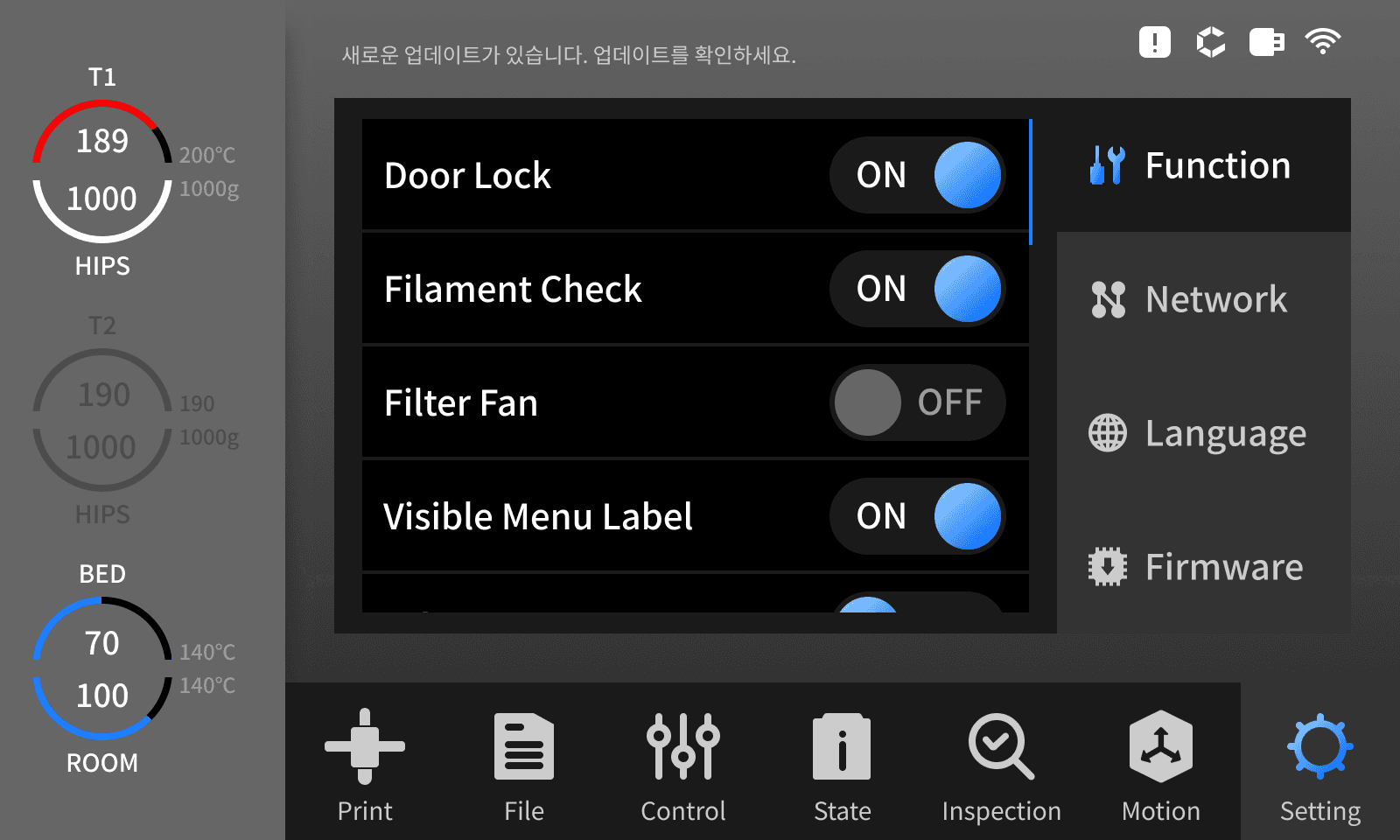

메뉴 화면
메인화면 - A30C

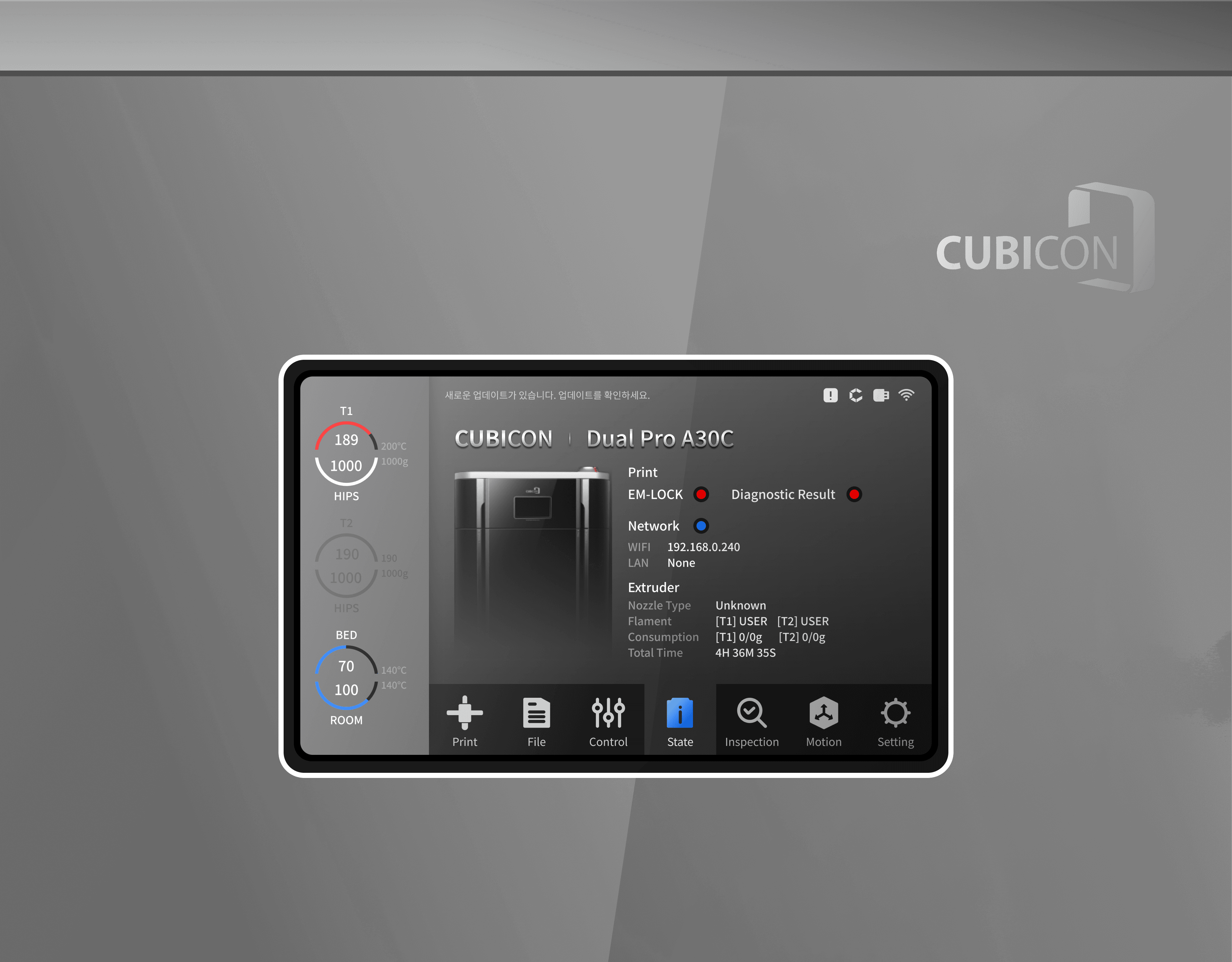

메인화면 - DualPro

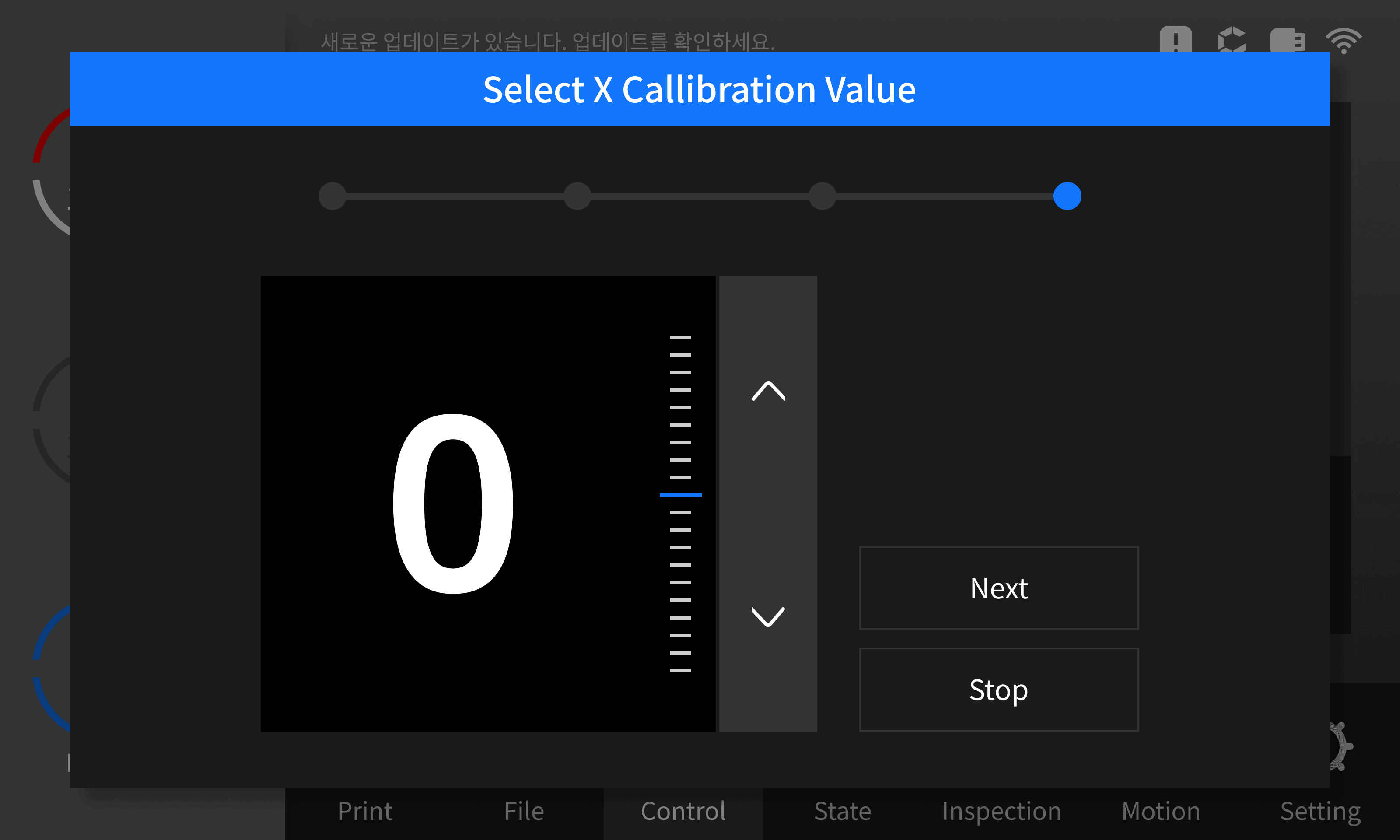

파일 선택 후 실행
T1
189
200℃
1000
HIPS
1000g
T2
190
190
1000
HIPS
1000g
BED
70
140℃
100
ROOM
140℃
Product-final
File
File
File
Internal
25 / 32 GB
External
25 / 32 GB
Start
Info
Copy
Delete
새로운 업데이트가 있습니다. 업데이트를 확인하세요.
International Memory
File
Control
State
Inspection
Motion
Setting
컨트롤
Inspection
Motion
Setting
